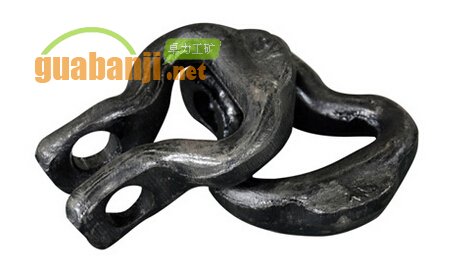

刮板機馬蹄環也叫開口式聯接環、接鏈環、連接環，適用于綜采刮板輸送機，用于連接刮板和鏈條。連接環在運行中有很重要的作用，如因鏈環質量問題造成斷裂，會造成嚴重的運行事故。

馬蹄環用途
馬蹄環適用于煤礦井下雙鏈刮板輸送機及轉載機，是與礦用高強度圓環鏈，刮板相連接使用的連接環。并且在溜槽滑滑道中其導向作用。


開口式連接環特征：
一種連接環，主要是在一連接環本體兩端各樞接一旋轉環體。
該本體是呈中空正圓柱體，兩旋轉環體由一線桿一端形成凸大嵌結部，另一端彎折環圈后再圈繞于平直段上定位；兩旋轉環體能由凸大嵌結部置于本體兩端開口內，再經滾壓收合樞固成一體；通過本實用新型，本體兩端開口可獲得水平均稱收合效果，達到提高結合拉力強度及靈活度更佳的旋轉效果。

馬蹄環工藝
開口連接環性能的優劣直接關系到井下采煤的生產效率。為此，MT71-91行業標準對礦用連接環靜拉伸性能、疲勞壽命提出了要求。
目前國內煤機廠一般均采用拍扁后直接模鍛的鍛造工藝，經此種工藝鍛造的礦用連接環疲勞壽命很難穩定達到4萬次的要求。

卓力馬蹄環嚴格執行 MT/T71-1997C級標準供應制造，主要規格型號有M14×50、M18×64、M22×86等，歡迎訂購。

尺寸性能 規 格	危險斷面直徑	節距	外寬	孔徑	內寬	靜拉伸試驗
						初始負荷	試驗負荷		伸長率	最小破斷負荷
							B級（KN)	C級(KN)		B級（KN）	C級（KN）
10×40	12 ±0.5	40 ±0.5	62	13±0.50	12+20	4		92	≤2		114
14×50	16 ±0.5	50 ±0.5	81	17±0.50	16+20	8	136	180		170	225
18×64	20 ±0.5	64 ±0.5	103	21±0.50	21+20	13	232	300		290	370
22×86	23 ±0.5	86 ±0.5	134	25±0.50	24.5+20	19		415			550
26×92	27 ±0.5	92 ±0.5	148	28±0.50	28.5+20	26		575			765

馬蹄環選型
30聯接環 規格型號14*50，與17型刮板機馬蹄環通用，適用于煤礦井下用SGB420/30、SGD320/17B型刮板輸送機,B級熱處理,。 與14*50-17-B級鏈條配套使用.
40T馬蹄環 規格型號為18*64，適用于SGB420/40T、SGB620/40T、SGB630/150C煤礦井下用刮板輸送機。配套規格為18×64的B級熱處理鏈條。
--  馬蹄環 規格型號26×92    適用于綜采刮板輸送機，適用于630、730等型刮板輸送機。

山東卓力生產的接鏈環有用于平環的接鏈環和用于立環的接鏈環兩種．近年來一直趨向采用用于立環的接鏈環，這樣的接鏈環在通過鏈輪時不與鏈輪產生接觸，所以也不會有磨損。
卓力工礦自主著生產的接鏈環是一種新型的用于扁平鏈立環的接鏈環，因其閉合長度極短，安裝時無需松弛鏈條；其設計構思新穎，可雙向安裝，不用考慮輸送方向，也不存在裝反的可能；接鏈環中部的鎖塊可避免鏈條扭結，同時也提高了接鏈環的強度。

卓力優供刮板，30T刮板，鏈條，連接環，馬蹄環、開口環，各種刮板機配件。咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!
