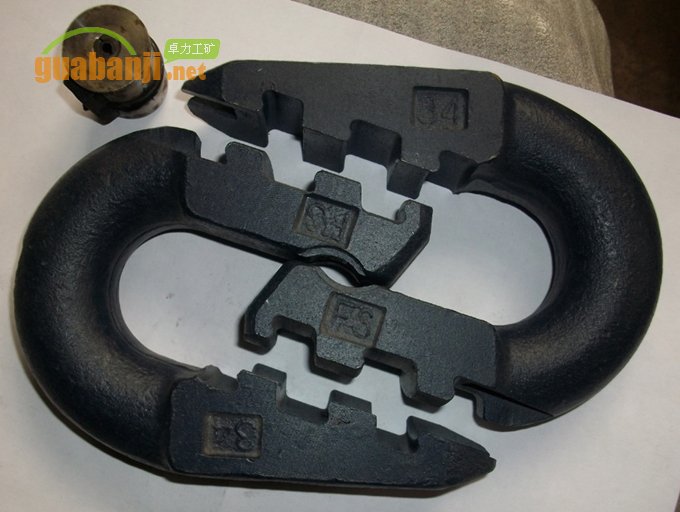

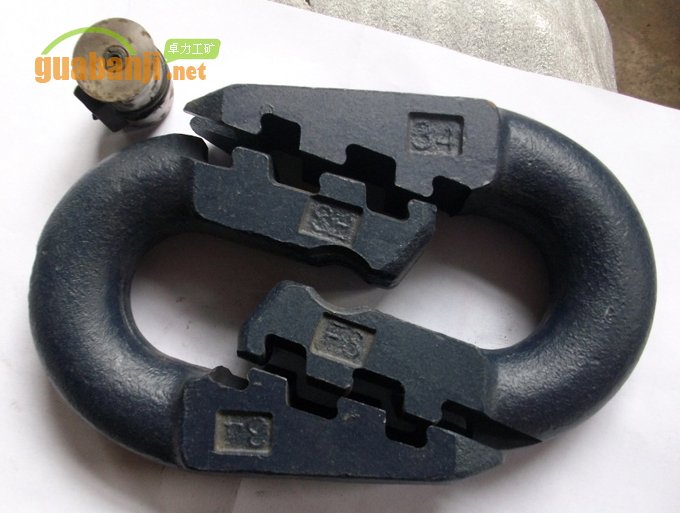

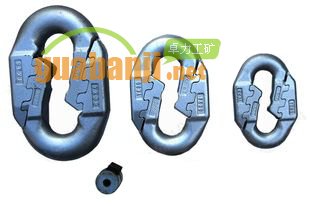

弧齒環結構特點：
1、本產品是一種新型的弧形齒接鏈環，接鏈環的頂圓和根圓采用同圓不同心結構；
2、接鏈環中間裝有一個鎖銷，安裝十分方便；
3、平環、立 環均可安裝使用。

弧齒環設計原理
運用彈性接觸和變形協調理論,研究銷與接鏈環的接觸受力及其形變。
對30×108礦用弧形梯齒扁平接鏈環在承受最大拉力的情況下進行分析,算出接鏈環所受到的力,分析接鏈環的受力情況。通過指定設計參數,對接鏈環結構進行最優化設計。


弧齒環尺寸和機械性能

規格 mm	主要尺寸 mm						重量 Kg	試驗負荷 kN	試驗負荷下最大伸長率 %	最小破斷負荷 kN
	d1	R	L	m	h	c
18×64	22	29	102	66	22	46	1.1	320	1.2	370
22×86	26	37	130	94	26	44	1.3	480	1.2	550
24×86	28	39	134	84	28	44	1.5	570	1.2	660
26×92	30	44	144	94	32	50	1.9	640	1.2	770
30×108	34	49	168	108	35	60	2.8	850	1.2	1020
34×126	38	54	194	118	40	68	4.3	1100	1.2	1300
38×137	41	58	213	132	45	72	5.5	1360	1.2	1630
42×152	50	65	238	170	45	66	8	1660	1.2	2000
