礦用刮板輸送機型號及技術參數表
我國礦山地質條件復雜，為適應各種不同的條件，需要多種刮板輸送機，據不完全統計有：
SGD-11型、SGD-20型、SGS-30型、SGB-11型、SGB-13型、SGWD-22型、SGW-44型、SGW-40T型、SGW-80T型、SGD-20B型、SGW-150型、SGWD-150型、SGW-250型。
刮板輸送機的型號意義：
S——輸送機；G——刮板；D——單鏈；W——彎曲；S（后邊字母）——雙鏈；橫線后面的數字——表示電機功率。

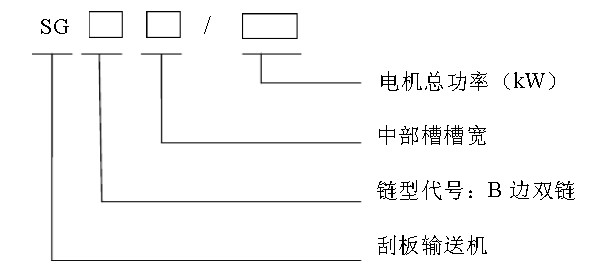

礦用刮板輸送機型號含義


S-輸送機 G-刮板 B-邊雙鏈 SGB-邊雙鏈刮板輸送機（名稱采用漢語拼音英文字母的字頭表示）； 620-刮板輸送機中部槽寬度尺寸620mm； 80-刮板輸送機的裝機功率80kW，由兩臺電機傳動； 也有單電機傳動為40kW的，型號為SGB-620/40T; T-煤炭行業（原煤炭部）定型統一機型。

礦用刮板運輸機型號：
型號 輸送能力t/h出廠長度m鏈速m/s電機功率 刮板鏈 尺寸
SGB630/264 450 150 1.1 132 × 2 邊雙鏈 1500 × 630 × 222
SGZ630/264 450 150 1.1 132 × 2 中雙鏈 1500 × 630 × 222
SGB730/264 550 150 1.1 132 × 2 邊雙鏈 1500 × 730 × 222
SGZ730/320 600 50 0.9 160 × 2 中雙鏈 1500 × 730 × 222
SGB764/264 600 50 1.1 132 × 2 邊雙鏈 1500 × 764 × 222
SGZ630/264 450 180 1 132 × 2 中雙鏈 1500 × 590 × 270
SGZ630/400 600 200 1 200 × 2 中雙鏈 1500 × 590 × 270
SGZ730/320 700 200 0.9 160 × 2 中雙鏈 1500 × 680 × 290
SGZ764/400 800 200 1.1 200 × 2 中雙鏈 1500 × 724 × 290
SGZ764/630 1000 200 1 315 × 2 中雙鏈 1500 × 724 × 300


系列型號	輸送量(t/h)	設計長度	中部槽內寬	裝機功率	刮板鏈型式	溜槽結構型式
SGB420/22	60	80	400	22	邊雙鏈	軋制
SGB620/40T	150	100	600	40	邊雙鏈	軋制
SGB630/150C	250	150	602	2×75	邊雙鏈	軋制、整體鑄焊
630系列	450	150	590	2×(90～132)	單、邊雙、中雙	軋制、整體鑄焊
730系列	600	200	680	2×(90～200)	單、邊雙、中雙	軋制、整體鑄焊
764系列	700-1000	200	724	2×(132～315)	邊雙、中雙	軋制、整體鑄焊
830系列	1200	200	780	2×(250～315)	中雙鏈	整體鑄焊
880(800)系列	1500	250	800	2×(315～400)	中雙鏈	整體鑄焊
900系列	1800	250	900	2×(315～400)	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×(375～700)	中雙鏈	整體鑄焊
1000系列	2000	250	1000	3×(700～1000)	中雙鏈	整體鑄焊
1200系列	2500	300	1200	2×(375～700)	中雙鏈	整體鑄焊
1200系列	3500	350	1200	3×(700～1500)	中雙鏈	整體鑄焊
1350系列	4000	400	1350	3×1600	中雙鏈	整體鑄焊

例如 SGB630/220C刮板機
S—輸送機
G—刮板
B—邊雙鏈型（B為刮板鏈型式）其他還有 D—中單鏈 Z—中雙鏈 N—準邊雙鏈 W-可彎曲 S-雙邊鏈
630—中部槽寬度
220—電動機總功率（kW）
C—修改序號以（A）（B）（C）...表示

礦用刮板輸送機主要有630、730、764、800、1000、1200系列。
以上是刮板機主要系列，下面還有很多分支，比方說中雙鏈還是邊雙鏈，是軋制的還是整體鑄焊，是否封底板等等。
比如SGZ（B）730-320系列刮板運輸機，S是輸送機，G刮板式，Z中雙鏈（B邊雙鏈）730槽幫寬，320裝機功率

型 號		SGD-280/11	SGD-280/10	SGD280/7.5C
運輸量Q（噸/小		30	30	30
設計長度L（米）		80	80	60
出廠長度L(米)		70	60	50
刮板速度（米/秒）		0.618	0.618	0.618
刮   板   鏈	圓環鏈規格（毫米）	∮10×40
	破斷拉力（噸）	≥13
	刮板間距（米）	0.8
中間槽（毫米）		寬×高×長   B×H×L=280×125×1200
電 動 機	型號	KBYS-11	JDSB-10	JDSB-7.5
	功率(千瓦)	11	10	7.5
	轉速（轉/分）	1450
	電壓（伏）	380/660
減速器比		18.9	18.9	18.9
機頭高度H（毫米）		410
總重量（公斤）	不帶擋板	2835 軋制（3260）	2515軋制（2880）	2210軋制（2530）
	帶擋板	3155 軋制（3590）	2730軋制（3170）	2430軋制（2770）



型號		單位	SGD-320/15-18.5	SGW-26
輸送量		噸/小時	40	70
設計長度		米	60	100
鏈條速度		米/秒	0.63	0.86
電動機功率		千瓦	15	13×2( 型號：BJQO261-4T2)
刮 板 鏈		鏈條規格(毫米)	∮14×50	∮14×50
		形式		雙邊圓環鏈
		刮板間距(米)	0.7	0.7
中部槽	長×寬×高（毫米）		1200×3200×150	1500×388×150
總 重	帶擋煤板（公斤）		4800	9200
	不帶擋煤板（公斤）		4300

三：濟寧卓力機械刮板機分公司

型號	單位	SGD-320/17B	SGD-420/22	SGD-420/30	SGB-520/44		SGB-630/60		SGB-630/80
輸送量	噸/小時	40	60	80	150		200		200
出廠長度	米	80	100	100	120		120		160
機頭高度	毫米	486	540	540	580		580		580
刮板鏈速度	米/秒	0.59	0.66	0.88	0.85		0.85		0.85
緊鏈方式					棘輪插抓式
中 部 槽	中部槽尺寸 長×寬×高 （毫米）	1200×320×150	1200×420×150	1200×420×150	1500×520×150		1500×630×150		1500×630×150
	中部槽每節重				156 Kg		180 Kg		185 Kg
刮 板 鏈	圓環鏈規格 （毫米）	∮14×50	∮14×50	∮14×50	∮14×50		∮14×50		∮14×50
	圓環鏈破斷拉力（噸）	25	25	25	25		25		25
	刮板間距（米）	0.7	0.7	0.7	0.9		0.9		0.9
	圓環鏈條數				2
	刮板鏈中心距				400毫米	510毫米		510毫米
電 動 機	型號	DZ3B-17	JDSB-22	JDSB-30	JDSB-22		JDSB-30		JDSB-40
	功率(千瓦)	17千瓦	22	30	22×2		30×2		40×2
	轉速(轉/分)	1460	1470	1470	1470		1470		1470
	電壓(伏)	380/660	380/660	380/660	380/660		380/660		380/660
液壓耦合器	型號				YL-400A4型
	適用功率（KW）				22-40
	注液量(L)				7.2		7.6		8.45
全機 總重	不加擋板	6498公斤)	9500公斤)	9588公斤)	33t		42t		56t
	加擋板	7342公斤)	10570公斤)	10658公斤)


四：濟寧卓力機械刮板機分公司

型號	單位	SGB-420/30	SGB-420/22	SGW-34
設計長度（米）	米	100	80	100
輸送量	噸/小時	80	60	100
刮板鏈速度	米/秒	0.86	0.68	0.78
刮 板 鏈	圓環鏈規格 （毫米）	∮14×50	∮14×50	∮14×50
	圓環鏈破斷拉力（噸）	25	25	25
	刮板間距（毫米）	800	800	800
中部槽尺寸	長×寬×高 （毫米）	1200×420×150	1200×420×150	1200×508×145
電動機	功率(千瓦)	JDSB-30	JDSB-22	JDSB-17
	轉速(轉/分)	1470	1470	1460
	電壓(伏)	380/660 伏	380/660 伏	380/660
	功率(千瓦)	30	22	2×17
液壓聯軸器	YL-400型			YL-360型
隔爆磁力啟動器	型號	QC83-120	QC83-120	QC83-120
	電壓	380/660 伏	380/660 伏	380/660 伏
總重	（噸）	10	8	11

五：濟寧卓力機械刮板機分公司

型號	單位		SWG-150B	SWG-150C		SWG-75
運送量	噸/小時		250	250		250
輔設長度	米		200	200		120
鏈速	米/秒		0.868	0.868		0.868
電 動 機	型號		DSB-75	DSB-75		DSB-75
	功率（千瓦）		2×75	2×75		75
	轉速（轉/分）		1480	1480		1480
	電壓（伏）		380/660	380/660		380/660
刮 板 鏈	型式		雙邊圓環鏈
	規格（毫米）		∮18×64
	破斷拉力（噸）		≥41
	刮板間距（毫米）		1024
液力聯軸器	型號		YL-450型
	額定功率(千瓦)		75
	工作液體		22號汽輪油
	注油量（升）		14
減速器	速比		1：22.44
推進系統	推溜器型號		YQ-100型
	推溜器推		7.85噸
	推溜器行程		900毫米	1100毫米		700毫米
	乳化液泵站型號		RB-45/100型
	工作額定壓力		100公斤/c㎡
	額定流量		45升/分
	工作液體		乳化液
	乳化液箱		RX-400型
主要部件外形尺寸	中部槽長×寬×高（毫米）		1500×630×190
	機頭（毫米）		3045×2010×972		3045×2036×972	3045×2036×972
	機尾（毫米）		3487×1635×622		3714×1687×622	1235×906×455
機器總量	(噸)	94.8		87.6		52.3

六.濟寧卓力機械刮板機分公司

型號	單位	SGW-0T型
出廠長度	米	100
輸送量	噸/小時	150
鏈速	米/秒	0.86
電動機	型號	DSB-40型（DSB-55型)
	功率（千瓦）	40(55)
	電壓（伏）	380/660
	轉速(轉/分)	1470
	絕緣等級	B
液壓聯軸器	型號	400型
	額定功率（千瓦）	40
	工作液體	22號汽輪機油
	注油量（升）
刮板鏈	型式	圓環型
	規格	∮18×64
	每條鏈破斷能力	≥35噸
	鏈間距	500毫米
	鏈條數	2條
	刮板間距	1024毫米
	刮板鏈每米重量	18.8公斤
中部槽	長×寬×高（毫米）	1500×620×180毫米
總重	（噸）	17.6噸



型 號        參             數 名   稱	SGW-150C	SGB620/40T	SGB-420/30	SGD-420/30	SGW-26	SGD-320/17B
出廠長度	200米	100米	100米	100米	100米	80米
輸送量	250噸/時	150噸/時	80噸/時	80噸/時	70噸/時	40噸/時
鏈  速	0.868米/秒	0.86米/秒	0.86米/秒	0.88米/秒	0.86米/秒	0.59米/秒
電動機
型  號	DSB-75	DSB-40	JDSB-30	JDSB-30	BJQO261-40T2	DZ3B-17
功  率	75千瓦X2	40千瓦	30千瓦	30千瓦	13千瓦X2	17千瓦
轉  速	1480轉/分	1470轉/分	1470轉/分	1470轉/分	1460轉/分	1460轉/分
電  壓	380/660伏	380/660伏	380/660伏	380/660伏	380/660伏	380/660伏
液力連軸器
型  號	YL-450型	YOXD400S型
額定功率	75千瓦	40千瓦
工作液體	22#汽輪機油	22#汽輪機油
注油量	14升	8升
刮板鏈
型  式	邊雙鏈	邊雙鏈	邊雙鏈	中單鏈	邊雙鏈	中單鏈
規  格	Ф18X64毫米	Ф18X64毫米	Ф14X50毫米	Ф14X50毫米	Ф14X50毫米	Ф14X50毫米
鏈條破斷拉力	≥41噸	≥35噸	≥25噸	≥25噸	≥25噸	≥25噸
減速機轉動比	1：24.44	1：24.564	1：22.24
中部槽長X寬X高	1500X630X190	1500X620X180	1200X420X150	1200X420X150	1200X420X150	1200X420X150
機器總重	87.6噸	17.6噸	10.29噸	9.56噸	9.2噸	7.34噸
