SGB-420/30刮板輸送機產品介紹

SGB-420/30刮板輸送機型號意義

型號：SGB-420/30刮板輸送機；

S——輸送機；

G——刮板；

B——邊雙鏈型；

420——中部槽外寬寬度420（mm）；

30——電動機功率 30（kw）。
SGB420/30刮板輸送機主要結構:
傳動部主要是由電動機、轉軸器、減速器、傳動鏈輪、緊鏈器、盲軸、機頭架等組成。
電動機、減速器與機頭架采用平行布置的型式。電動機通過連接罩連接在一起，再通過4條約M24的螺栓將其平行側掛在機頭架上，減速器的輸入軸通過木肖聯軸器與電動軸相連接。輸出軸伸入到機頭架側板的支承與機頭鏈輪的一端用花鍵形式連接，機頭鏈輪的另一端與安裝在機頭架另一側的盲軸伸亦用花鍵形式連接。電動機產生的扭矩通過木銷聯軸節傳給減速器，再經過減速器減速后把扭矩通過保險銷傳遞給機頭鏈輪，從而帶動刮板鏈在中部槽中運行，達到運輸煤炭的目的。使用中如遇到過載或刮板鏈刮等異?，F(xiàn)象，保險銷將首先被剪斷，使電動機的扭矩不能傳遞給機頭鏈輪，電動機即空負荷運轉，起到了保護電動機及其它部件的作用。為了便于整體推移輸送機，在機頭架的下部安裝有固定梁和支撐梁。為適應薄煤空間小的特點，傳動部安裝在固定梁上，總高度僅為540mm。
 1、電動機
    SGB420/30型刮板輸送機的配套電動機為YBS-30-4型防爆電動機。為了滿載負載起動的要求電動機的起動轉矩和最大轉矩均為額定轉矩的2.7倍。電動機的溫升欲度較大，在頻繁啟動的條件下，也能良好運行。
    2、減速器
    SGB420/30型刮板輸送機采用JS-30型減速器，該減速器為三級減速，漸開線齒輪傳動?？倐鲃訛?2.24。第一級為圓弧錐齒輪，第二級為圓柱斜齒輪，第三級為圓柱直齒輪。各級齒輪的技術參數見表1。

    本減速器在結構上較一般礦用圓錐、圓柱齒輪減速器有較大的改進，共第一軸（如圖3）采用一套雙列向心球面滾子軸承和二套單列向心球軸承。圓弧錐齒輪旋轉時所產生的軸向力由兩套單列向心球承來承受。雙列向心球滾子軸承靠飛濺潤滑。兩套單列向心推力球軸承2號鈉基潤滑脂潤滑。軸圓弧錐齒輪的軸向置及軸向游隙均通過調整單列向心推力軸承兩端的調整墊來保證。
    第二軸的軸向游隙通過調整固定端軸承兩側的調整墊來保證。另一軸承在軸向方向處于自由狀態，使用證明該結構與老結構相比，改善了兩軸承潤滑條件，提高了圓弧錐齒輪接觸精度，延長了錐齒輪的使用壽命。
    減速器各軸軸向游隙：
    第一軸：0.06～0.08mm
    第二軸：0.08～0.15mm
    第三軸：0.20～0.30mm
    第四軸：0.20～0.35mm
    減速器的箱體為上下對稱，以適應井下左右工作不同的需要。在左右工作面對換時需將上部蓋上安裝氣塞，下部蓋上安裝油塞。
減速器使用150號極壓齒輪油或22號雙曲線齒輪油潤滑齒輪，注入量為浸沒大錐齒輪的齒寬。
    3、傳動鏈輪
傳動鏈輪由鏈輪、半滾筒組成。采用6條M20螺栓組成一整體。鏈輪采用優質合金鋼模鍛或鑄造，嚙合齒面經淬火處理。鍛造鏈輪的使用壽命為鑄鋼鏈輪的2倍以上，傳動鏈輪與減速器第四軸以花鍵相連接，第四軸花鍵前端的平鍵和滾筒連接。兩鏈輪同向旋轉。將扭矩傳遞到盲軸鏈輪上。使用中應經常檢查6條M20螺栓是否緊固可靠。
    4、機頭架
    機頭架是一整體焊接構件。傳動鏈輪軸線孔即為安裝減速器或盲軸的定位孔。機頭架兩側板上緣有供插掛鏈鉤的孔。每一側板上有一個用來安裝減速器的φ200和6個φ26孔。Φ26孔是為安裝減速器與機頭架聯接螺栓的用孔。
    機頭架上裝有可拆卸的固定架、拔鏈器（用銷連接在固定架上）。拔鏈器可使運動中的刮板鏈在鏈輪的奔離點處強制脫開鏈輪，避免”卷鏈”而造成事故。
    5、緊鏈裝置
    緊鏈裝置是刮板輸送安裝、拆卸或變更鋪設長度以及調整緊力時張緊刮板鏈用的。緊鏈裝置包括緊鏈掛鉤兩部分。緊鏈器采用摩擦帶式緊鏈器，安裝在減速器第二軸上。緊鏈掛鉤是由Φ14×50圓環鏈及掛鉤聯在一起組成的。
    緊鏈時，把兩條緊鏈掛鉤的一端分別插在機頭架兩側面上的Φ38mm的孔內，另一端插在刮板鏈的立環中，把下槽中的刮板鏈搭在機頭鏈傳輸線上。然后點動反車，張緊刮板鏈，并通過緊鏈器手把，轉動緊鏈器偏心輪，使刮板鏈保持張緊狀態，然后取下多余的鏈環或更換合適的調節鏈，將刮板鏈兩頭接起來，使整個刮板鏈組成環形封閉鏈，以達到緊鏈的目的。刮板鏈的張緊程度，以滿負荷運轉時，在機頭鏈輪下放下垂兩環為宜。鏈條連接后拆下緊鏈掛鉤反向轉動緊鏈器偏心輪，使閘帶與制動輪脫開，完成緊鏈操縱。

SGB-420/30刮板輸送機特點

1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。

2、 能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。

3、機身矮，便于安裝。

4、能兼作采煤機運行的軌道。

5、可反向運行，便于處理底鏈事故。

6、能作液夜支架前段的支點。

SGB-420/30刮板輸送機參數

輸送量(t/h) 80

設計長度 100

鏈速(m/s) 0.88

電機

電機型號 JDSB-30

額定功率(Kw) 30

額定電壓(V) 380/660

轉速(r/min) 1470

中部槽

尺寸(長×寬×高)mm 1200×420×150

水平彎曲(°) 3    垂直彎度(°) 3

每節質量(Kg) 75.65

刮板鏈

圓環鏈規格mm φ14×50B

圓環鏈條數 2

刮板鏈中心距mm 315

刮板間距mm 800

圓環鏈破斷負荷KN 190

連接環破斷負荷KN 170

刮板鏈單位質量Kg/m 14.2

型式 邊雙鏈

減速器速比 22.245

緊鏈型式 摩檫式緊鏈

卸載方式 端卸式

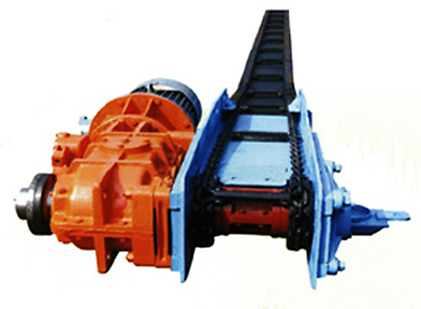

SGB-420/30刮板輸送機實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
