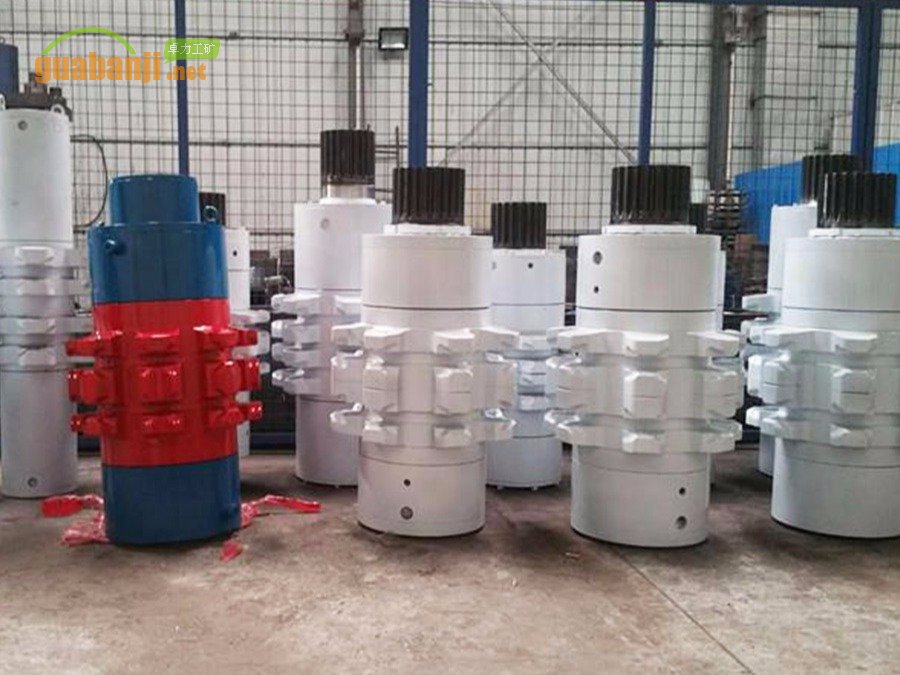

刮板機鏈輪軸組
鏈輪軸組圖號大全
來源：本站 發布時間：2019-04-29 訪問量：1687
西北奔牛鏈輪軸組、張家口煤機鏈輪軸組、鄭煤機鏈輪軸組、淮南長壁煤機鏈輪軸組、山西煤機鏈輪軸組、山東礦機鏈輪軸組
順槽刮板機SGZ630??800830880900@0P0`0用鏈輪軸組、鏈輪組件、鏈輪
順槽轉載機SZZ630??800830880900@0P0`0用鏈輪軸組、鏈輪組件、鏈輪
各主機廠鏈輪軸組圖號標示方法
【西北奔牛鏈輪軸組】
數字+S(ABCDEF)+數字 如 105SA0101、64SB0101、54SC0104、SD128S010102、78SE0102、86SF010101
數字+Z(LF)+數字 如 26Z1703、33Z0103、27Z2302 30ZL03、22ZL01、27ZF0101
【張家口煤機鏈輪軸組】
數字/數字+LL 如 80/05LL、90LL、100LL、120LL S系列
【山東礦機鏈輪軸組】
數字+LZ+數字
【山西煤機鏈輪軸組】源于張家口煤機 相似不相同
數字+LL+數字 如 59LL09、72LL01、71LL09
【鄭煤機鏈輪軸組】區別大、價格高
一位數字+S+數字—數字 如 7S004-004-0102
一位數字+Z+數字—數字 如 3Z001-1607、2Z002-0104
【淮南長壁鏈輪軸組】林州重機相同
(前)TZL+數字 如 TZL101、TZL301、TZL701
(后)TSL+數字 如 TSL101、TSL301、TSL502、TSL701
張家口煤機、西北奔牛、山西煤機廠、鄭煤機、淮南長壁煤機等主機廠鏈輪軸組圖號大全
張家口煤機、西北奔牛、山西煤機廠、鄭煤機、淮南長壁煤機等主機廠鏈輪軸組圖號大全
| 序號 | 圖號 | 序號 | 圖號 | 序號 | 圖號 |
| 1 | 100/03LL | 63 | 208S800801 | 125 | 104SF0101 |
| 2 | 100/07LL | 64 | 221PJ020102 | 126 | 105S010101 |
| 3 | 100S01090102 | 65 | 235PJ010301 | 127 | 105SA010102 |
| 4 | 101S01370101 | 66 | 305PJ0202 | 128 | 105SC010101 |
| 5 | 102S01160101 | 67 | 55LS02 | 129 | 107S0102 |
| 6 | 103S01410106 | 68 | 60PJ11 | 130 | 107SC0101 |
| 7 | 103S01410109 | 69 | 66S010108 | 131 | 107SML0101 |
| 8 | 105S811302 | 70 | 253PJ01 | 132 | 109S010102 |
| 9 | 105S830602 | 71 | 253PJ04 | 133 | 111SA0101 |
| 10 | 105S900302 | 72 | 253PJ05 | 134 | 113S010101 |
| 11 | 105S960102 | 73 | 276PJ | 135 | 115S010102 |
| 12 | 10M01100102 | 74 | 29S0202 | 136 | 116S0101 |
| 13 | 104S800603 | 75 | 30S0203 | 137 | 116SA010102 |
| 14 | 109S801502 | 76 | 59/03LL | 138 | 116SC010102 |
| 15 | 10M070103 | 77 | 72/02LL | 139 | 117S0301 |
| 16 | 110PJ17 | 78 | 72/05LL | 140 | 117SA0101 |
| 17 | 113PJ0201 | 79 | 73LS01 | 141 | 119S0102 |
| 18 | 119S0141040107 | 80 | 68/01LL | 142 | 123S010102 |
| 19 | 120/04LL | 81 | 72/03LLA | 143 | 125S030102 |
| 20 | 10M011001020101 | 82 | 78/02LL | 144 | 126S010102 |
| 21 | 112S01230105 | 83 | 78/03LL | 145 | 129S010102 |
| 22 | 113S01120102 | 84 | 78/04LL | 146 | 130S0301 |
| 23 | 113S01200102 | 85 | 78/05LL | 147 | 19ZF0201 |
| 24 | 114S01130103 | 86 | 80/02LL | 148 | 23ZAA0101 |
| 25 | 115S01140103 | 87 | 80/04LL | 149 | 25Z0101 |
| 26 | 120/01LL | 88 | 80/11LL | 150 | 30Z0301 |
| 27 | 120/03LL | 89 | 80/12LL | 151 | 33Z0103 |
| 28 | 121S0141030109 | 90 | 80/13LL | 152 | 36SFX010101 |
| 29 | 125S0109010103 | 91 | 78/01LL | 153 | 36SYM010102 |
| 30 | 125S01200110 | 92 | 80/01LL | 154 | 41ZB0101 |
| 31 | 128S01200101 | 93 | 80/05LL | 155 | 42ZB0102 |
| 32 | 120S0141010105 | 94 | 80/06LL | 156 | 43ZH0101 |
| 33 | 121S01410104 | 95 | 80/08LL | 157 | 44Z0103 |
| 34 | 121S01410106 | 96 | 80/10LL | 158 | 44ZA0102 |
| 35 | 131S01140103 | 97 | 90/01LL | 159 | 45ZXJA010103 |
| 36 | 133S801102 | 98 | 91S01160102 | 160 | 46ZA0103 |
| 37 | 134S01/010102 | 99 | 90/02LL | 161 | 49ZA010103 |
| 38 | 135/01LL | 100 | 92S02/030102 | 162 | 50ZA010101 |
| 39 | 135/02LL | 101 | 96S01090106 | 163 | 52Z010103 |
| 40 | 135/03LL | 102 | 96S01090106A | 164 | 52ZF010101 |
| 41 | 134S0116010202 | 103 | 97S01010101 | 165 | 53Z030102 |
| 42 | 134S01160112 | 104 | 150S050102 | 166 | 54SC0102 |
| 43 | 134S98/010102 | 105 | 153S00/010102 | 167 | 55Z030103 |
| 44 | 134S98/010102-4 | 106 | 153S01/010103 | 168 | 55ZH0101 |
| 45 | 137S0141010104 | 107 | 155S800304 | 169 | 56Z010102 |
| 46 | 150S010102 | 108 | 160S070104 | 170 | 58Z0101 |
| 47 | 150S020102 | 109 | 167S800904 | 171 | 59ZA0101 |
| 48 | 150S801206 | 110 | 172S01/030102 | 172 | 65S0102 |
| 49 | 150S830103 | 111 | 188S01/010103 | 173 | 65SSZ010101 |
| 50 | 151S01410102 | 112 | 189S01100203 | 174 | 66SA0201 |
| 51 | 151S01412002 | 113 | 158S800303 | 175 | 67S0101 |
| 52 | 155/01LL | 114 | 160S010102 | 176 | 73SHD010101 |
| 53 | 155S010103 | 115 | 171S99/010102 | 177 | 80S080101 |
| 54 | 158S010101 | 116 | 172S01/050102 | 178 | 81S0101 |
| 55 | 139S01410104 | 117 | 195S010101 | 179 | 86S010101 |
| 56 | 139S01410905 | 118 | 195S800102 | 180 | 89SDD0101 |
| 57 | 144S0141010203 | 119 | 1SB0102 | 181 | 91SA0102 |
| 58 | 144S01411105 | 120 | 1ST010501B | 182 | 91SB0102 |
| 59 | 146PJ0102 | 121 | 1ZA16 | 183 | 92SB0102 |
| 60 | 205S03/012802 | 122 | 224S010103 | 184 | 99SF030201 |
| 61 | 208S010103 | 123 | 225S06/010102 | 185 | 68LL04 |
| 62 | 193S810102 | 124 | 192S800902 | 186 | 2LZ28 |
| 630系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 2LZ07 | 6 | φ22*86 | 120 |
| 83S0702 | 6 | φ26*92 | 120 |
| 1LZ19 | 7 | φ18*64 | 90 |
| 1LZ17 | 7 | φ26*92 | 120 |
| 1LZ22 | 7 | φ22*86 | 200 |
| 153S00/010102 | 7 | φ22*86 | 90 |
| 58/01LL | 7 | φ18*64 | 70 |
| 59/03LL | 7 | φ22*86 | 90 |
| 59/04LL | 7 | φ26*92 | 120 |
| 59/05LL | 7 | φ26*92 | 120 |
| 59LL03 | 7 | φ22*86 | 120 |
| 102S01160101 | 7 | φ22*86 | 90 |
| 59/04LL | 7 | φ26*92 | 120 |
| 86SF0101 | 8 | φ26*92 | 120 |
| 86S010101 | 8 | φ26*92 | 120 |
| TSL101 | 8 | φ26*92 | 120 |
| 33Z0102 | 8 | φ26*92 | 120 |
| 鏈輪軸組圖號 | |||
| XTS04/020101 | 78SE0102 | 1S0102 | 5S0102 |
| 86SE0101 | 33SKL010101 | 22ZL01 | 83S0702 |
| 59LL03 | 33Z0103 | IS0106 | 12S0105 |
| 153S001010102 | 105SA010102A | 43Z2202 | 172S01/030102 |
| 36SYM010102 | 78S0202 | 18G010104 | ... |
| 730系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 68/01LL | 7 | φ26*92 | 550 |
| 68/02LL | 7 | φ26*92 | 120 |
| 68/03LL | 7 | φ26*92 | 120 |
| 68/04LL | 7 | φ26*92 | 160 |
| 68/05LL | 7 | φ26*92 | 160 |
| 68/06LL | 7 | φ26*92 | 160 |
| 68/07LL | 7 | φ26*92 | 160 |
| 68/08LL | 7 | φ26*92 | 160 |
| 68/09LL | 7 | φ26*92 | 160 |
| 68/10LL | 7 | φ26*92 | 260 |
| 69/02LL | 7 | φ26*92 | 120 |
| 69/03LL | 6 | φ26*92 | 120 |
| 90S0120101 | 7 | φ26*92 | 120 |
| 67SHB0103 | 5 | φ30*108 | 130 |
| 730系列鏈輪軸組圖號 | |||
| 109S010102 | 3LZ09C | 125S01210101 | 2LZ13 |
| 3S0102 | 112S010101 | 65SSZ010101 | ... |
| 764系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 72/03LL | 7 | φ30*108 | 140 |
| 72/06LL | 7 | φ26*92 | 120 |
| 72/04LL | 8 | φ30*108 | 140 |
| 72/07LL | 8 | φ30*108 | 140 |
| 72/09LL | 7 | φ30*108 | 140 |
| 72/10LL | 8 | φ30*108 | 140 |
| 72LL07 | 7 | φ26*92 | 120 |
| 43Z2202 | 5 | φ26*92 | 120 |
| 3LZ06A | 5 | φ30*108 | 130 |
| 105S02600102 | 6 | φ26*92 | 120 |
| 90S01210101 | 7 | φ26*92 | 120 |
| 167S800904 | 6 | φ26*92 | 120 |
| 65SSZ010101 | 7 | φ30*108 | 130 |
| 105SC010101 | 7 | φ30*108 | 130 |
| 113S01200102 | 7 | φ30*108 | 140 |
| 764系列鏈輪軸組圖號 | |||
| 3LZ05 | ZTL509 | DLG01.0105 | 99S0202 |
| 65S0102 | 3LZ01 | 105SA010102 | ... |
| 800系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 80/04LL | 7 | φ34*126 | 200 |
| 80/05LL | 7 | φ34*126 | 200 |
| 80/06LL | 7 | φ34*126 | 200 |
| 80/07LL | 7 | φ34*126 | 200 |
| 80/08LL | 7 | φ34*126 | 200 |
| 80/10LL | 7 | φ34*126 | 200 |
| 80/11LL | 7 | φ34*126 | 200 |
| 80/12LL | 7 | φ34*126 | 200 |
| 80/14LL | 7 | φ34*126 | 200 |
| 80/15LL | 7 | φ34*126 | 200 |
| 80/16LL | 7 | φ34*126 | 200 |
| 80/17LL | 7 | φ34*126 | 200 |
| 80/18LL | 7 | φ34*126 | 200 |
| 80/19LL | 7 | φ34*126 | 200 |
| 155S800304 | 5 | φ34*126 | 200 |
| 107STB0301 | 7 | φ38*137 | 200 |
| 107SFXC1601 | 7 | φ34*126 | 200 |
| 800系列鏈輪軸組圖號 | |||
| 107SM010102 | 160S010102 | 107S0102 | 44Z0103 |
| 155S010103 | 107SC0101 | 5T-34 | ... |
| 830系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 78/01LL | 7 | φ30*108 | 140 |
| 78/02LL | 7 | φ30*108 | 140 |
| 78/05LL | 8 | φ30*108 | 140 |
| 78/06LL | 8 | φ30*108 | 140 |
| 830系列鏈輪軸組圖號 | |||
| 158S800303 | 128S01200101 | SD128S010102 | TZL401 |
| TZL402 | 64SB0101 | 158S010101 | ... |
| 880系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 80/01LL | 7 | φ34*126 | 160 |
| 80/02LL | 5 | φ34*126 | 160 |
| 80/13LL | 7 | φ34*126 | 160 |
| 100/03LL | 7 | φ38*137 | 200 |
| 鏈輪軸組圖號 | |||
| 134S981010102 | 80S0101 |
... |
|
| 900系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 90/01LL | 7 | φ34*126 | 200 |
| 90/02LL | 7 | φ34*126 | 200 |
| 90/03LL | 7 | φ34*126 | 200 |
| 90/04LL | 7 | φ34*126 | 200 |
| 90/05LL | 7 | φ34*126 | 200 |
| 90/06LL | 7 | φ34*126 | 200 |
| 90/07LL | 8 | φ42*146 | 260 |
| 90/08LL | 7 | φ34*126 | 200 |
| 90/09LL | 7 | φ34*126 | 200 |
| 90/10LL | 6 | φ42*146 | 230 |
| 90/11LL | 8 | φ38*137 | 200 |
| 90/12LL | 7 | φ34*126 | 200 |
| 90/13LL | 8 | φ38*137 | 200 |
| 90/14LL | 7 | φ42*146 | 230 |
| 90/15LL | 7 | φ34*126 | 200 |
| 90/16LL | 8 | φ42*146 | 230 |
| 90/17LL | 7 | φ34*126 | 200 |
| 5LZ15 | 8 | φ34*126 | 200 |
| 900系列鏈輪軸組圖號 | |||
| 192S800902 | TSL601 | 194S09/050401 | 5LZ09 |
| 119S0102 | 4LZ05A | 26ZE0301 | ... |
| 960系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 116SML0101 | 7 | φ38*137 | 200 |
| 116SP0103 | 7 | φ42*146 | 220 |
| 960系列鏈輪軸組圖號 | |||
| 52Z0101 | 66S0103 | 119S0102 | 66SA0201 |
| 116SC010102 | 52Z2002 | 30Z0301 | 116S0101 |
| 52Z010103 | 49Z1501 |
... |
|
| 1000系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 100/04LL | 7 | φ38*137 | 200 |
| 100/05LL | 7 | φ42*146 | 165 |
| 100/06LL | 7 | φ42*146 | 260 |
| 100/07LL | 7 | φ48*152 | 280 |
| 100/08LL | 7 | φ48*152 | 280 |
| 100/09LL | 8 | φ42*146 | 260 |
| 100/10LL | 7 | φ48*152 | 280 |
| 100/11LL | 7 | φ48*152 | 280 |
| 100/12LL | 7 | φ48*152 | 280 |
| 123SF0102 | 7 | φ48*152 | 280 |
| TZL702 | 5 | φ34*126 | 200 |
| 135/01LL | 7 | φ38*137 | 500 |
| 123SC010102 | 7 | φ48*152 | 280 |
| 1000系列鏈輪軸組圖號 | |||
| 135LL12 | 7S005-0102 | 100/14LL | 100/05LL |
| 100/17LL | 100/19LL | 100/20LL | 100/21LL |
| 100/22LL | 100/23LL | 100/24LL | ... |
| 1200系列鏈輪軸組 | |||
| 圖號 | 鏈輪齒數 | 鏈條規格 | 鏈條中心距 |
| 120/01LL | 7 | φ34*126 | 330 |
| 120/02LL | 7 | φ42*146 | 260 |
| 120/03LL | 7 | φ38*137 | 500 |
| 120/05LL | 7 | φ48*152 | 280 |
| 120/06LL | 7 | φ34*126 | 500 |
| 120/07LL | 7 | φ42*146 | 500 |
| 120/08LL | 5 | φ42*146 | 500 |
| 120/09LL | 7 | φ38*137 | 500 |
| 55ZE1701 | 6 | φ34*126 | 240 |
| 1200系列鏈輪軸組圖號 | |||
| 8SH003-0102 | 61ZB0101 | 61Z1002 | 55ZH0101 |
| 55ZG0803 | 120LL18 | 208S800801 | 120/10LL |
| 208S010103 | 120/21LL | 120/19LL | ... |
| 更多1200系列鏈輪軸組信息，請聯系我廠落實！ | |||
